Τόπος καταγωγής:
DONGGUAN, ΚΙΝΑ
Μάρκα:
Fangsheng
Πιστοποίηση:
ISO9001:2015
Αριθμό μοντέλου:
TFT2806N03JPY-14P
Βίντεο
Βίντεο
Βίντεο

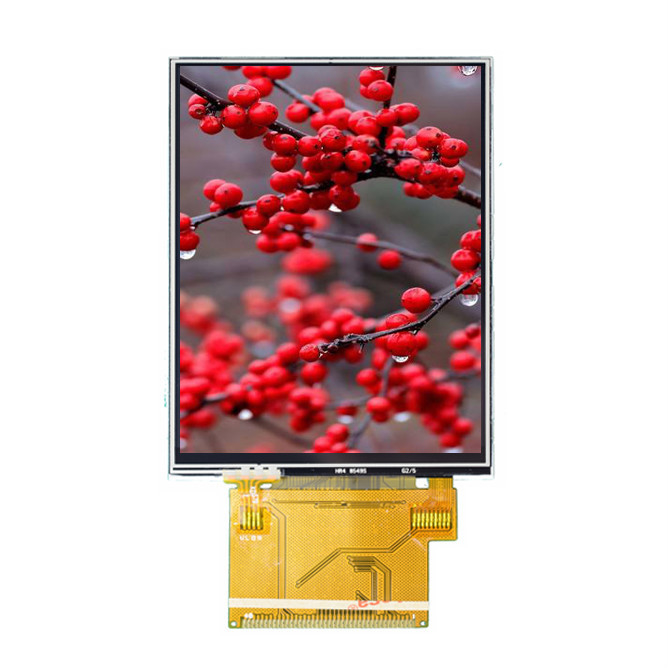

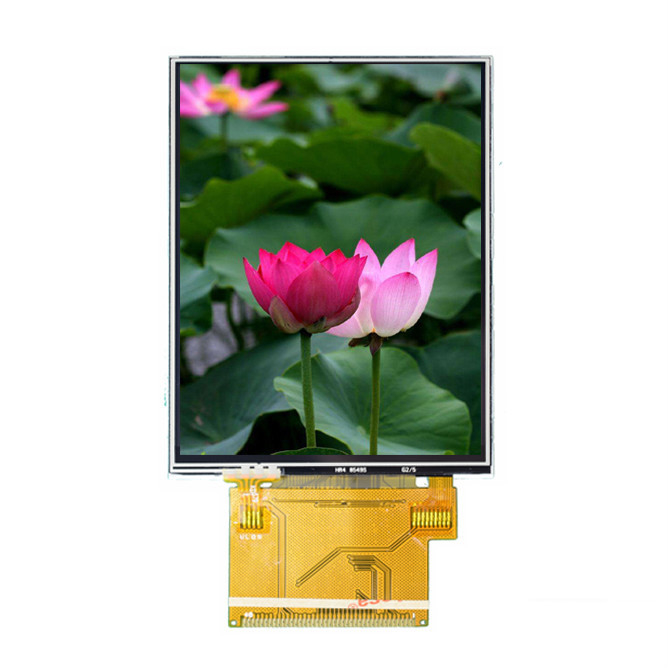

Ψήφισμα 240 οθόνης αφής ενότητας 2,8 ίντσας TFT LCD * ενότητα επίδειξης διεπαφών μητρών 320 σημείων SPI
Α. προδιαγραφές:
|
Στοιχείο
|
Περιεχόμενο
|
Περιγραφή
|
|
1
|
Όνομα προϊόντων
|
2,8 ίντσα TFT ενότητα 240RGB Χ 320 LCD
|
|
2
|
Μέγεθος ενότητας
|
50 χιλ. * 69,20 χιλ. * 2,30 χιλ. Τ
|
|
3
|
Ψήφισμα
|
240 * 320
|
|
4
|
Διεπαφή
|
SPI
|
|
5
|
Τύπος αφή-επιτροπής
|
ΑΝΘΕΚΤΙΚΟΣ ή ΧΩΡΙΣ, CAPACTIVE
|
|
6
|
Τύπος διεπαφών
|
δεκαεξάμπιτο MCU
|
|
7
|
Χρώματα
|
65K
|
|
8
|
Ελεγκτής/οδηγός
|
ST7789V
|
| 9 | Πηγή φωτός | 4 άσπρο LEDs παράλληλα |
Το πλεονέκτημά μας:
1 . Άμεση τιμή εργοστασίων.
2 . Καλή ποιότητα.
3. Γρήγορα στέλνοντας μέσα σε 5 ημέρες.
4. Για τα αποθέματα, κανένα moq, 1pc εντάξει. μικρή υποδοχή διαταγής.
5. Σε απευθείας σύνδεση πληρωμή.
6. Υποστήριξη επιστροφή 7 ημερών.
7. Μετά από τις υπηρεσίες πωλήσεων 24 ώρες/7 ημέρες
Τα πιστοποιητικά μας:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE & ROHS
3. SGS της επίδειξης LCD
TFT2806N03JPY-14P είναι ενότητα 240 * 320 σημείων LCD με τη διεπαφή SPI.
Β. εφαρμογές προϊόντων:
Γ. διάγραμμα δομών:
Καθορισμός καρφιτσών:
Κατάλογος προϊόντων
| Στοιχείο | Ίντσα μεγέθους | Σχήμα σημείων | A.A. (χιλ.) | Μέγεθος περιλήψεων (χιλ.) |
Αντίθεση (Χρώμιο) |
Backlight | Φωτεινότητα | Διεπαφή | Επιτροπή | Ελεγκτής | Επιτροπή αφής | γωνία άποψης | σχόλια |
| 1 | 1.44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1.77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | 8bits παράλληλος | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | 8bits παράλληλος | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2.3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2.36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2.4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | 8bits80 παράλληλος | CMO | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2.7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40pins |
| 8 | 2.83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | 8/16bits παράλληλος | TM | ILI9341V | 6:00 |
37pin, πωλημένος |
|
| 9 | 3.5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45pin, τύπος συνδετήρων |
| 10 | 4.3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RGB | CMO | HX8257A - Γ | με RTP/CTP | 6/IPS | 40pin συνδετήρας |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RGB | TM | HX8664B+ | με RTP/CTP |
12:00 το /IPS |
40pin |
| 12 | 5.7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RGB | CMO | HX8250A+ | με RTP/CTP | 6/IPS | 40pin |
| 13 | 6.2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RGB | HSD |
ILI6123H+ ILI5480 |
με RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | Innolux |
HX8264+ HX8664, X8282 |
με RTP/CTP |
12:00 το /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | Innolux | TBD | με RTP/CTP |
12:00/ ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ |
50pin |
| 16 | 10.1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
με RTP/CTP |
12:00 το /IPS |
40pin συνδετήρας |
Το Fangsheng είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στην Ε&Α, την παραγωγή και τις πωλήσεις του LCD και LCM από το 2001. Η επιχείρησή μας καυχάται μια επαγγελματική ομάδα με τα έτη εμπειρίας στην τεχνολογία LCD, και έχει καθιερώσει μια τέλεια ποιότητα και ένα σύστημα διαχείρισης. Δεν θα διαθέσουμε καμία προσπάθεια στην καινοτομία και την αδύνατη κατασκευή.
Πληροφορίες επιχείρησης:
| Στοιχείο | Κτήριο & πληροφορίες ικανότητας | Παρατήρηση | ||
| 1 | Διεύθυνση & Conctactor | Σε χτίζοντας 2, βιομηχανικό πάρκο BaiDai, δρόμος ChangPing, πόλη DaoJiao, Dongguan, Guangdong, Λαϊκή Δημοκρατία της Κίνας |
Επαφή: το fssales04@fsdzlcd.com M/Whatsapp//Wechat: 86-134 1284 8038 Skype+86 189 2546 1855 Τηλ.: +86 769 22705392-815 Fax: +86 769 22705825 |
|
| 2 | Προσωπικό | Direct+ έμμεσος εργάζεται | +120 | |
| 3 | Build 1 | Γραφείο, εργοστάσιο, αποθήκη εμπορευμάτων | 4,100M ² | Σύνολο 5,000M ² |
| 4 | Build 2 | Κοιτώνας | 913M ² | |
| 5 | Ικανότητα προϊόντων | * Σχέδιο LCM: 2-7 ημέρες * Δείγμα LCM: 3-6 εβδομάδες * Χρονική ανοχή για το μαζικό *Production: 4 - 8 εβδομάδες * LCM ΚΑΠ: 30K/D * BL ΚΑΠ: 30K/D * ΚΠΜ (Κοινή Πολιτική Μεταφορών) ΚΑΠ: 3K/D |
||
| 6 | Γραμμή παραγωγής | * Αυτόματες γραμμές παραγωγής * Ημιαυτόματες γραμμές παραγωγής * Ημιαυτόματες γραμμές συνελεύσεων backlight * Χωρητική γραμμή συνελεύσεων επιτροπής αφής * Οπτική σύνδεση TFT&CTP |
||
