Τόπος καταγωγής:
DONGGUAN, ΚΙΝΑ
Μάρκα:
Fangsheng
Πιστοποίηση:
ISO9001:2015
Αριθμό μοντέλου:
FS013QQV01TL
Βίντεο
Βίντεο

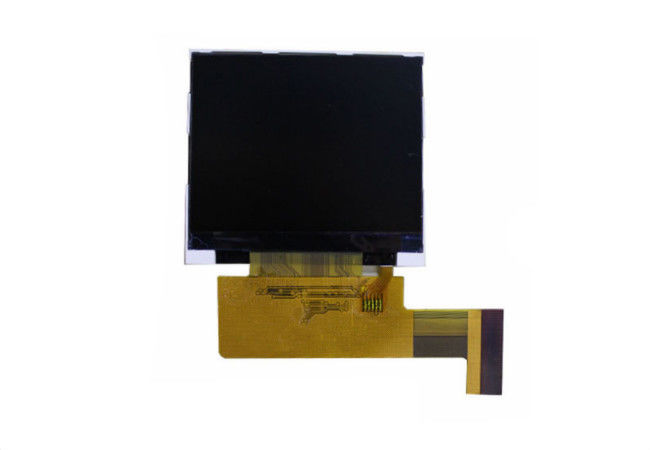

1,3 ίντσα 240 * 240 MCU διεπαφών πλήρης εξέτασης ενότητα Tft LCD διεθνών ειδησεογραφικών πρακτορείων γωνίας εύκαμπτη τετραγωνική
Α. προδιαγραφές:
|
ΣΤΟΙΧΕΙΟ
|
ΠΕΡΙΕΧΟΜΕΝΟ
|
ΠΕΡΙΓΡΑΦΗ
|
|
1
|
Περίληψη επίδειξης siz
|
26 (ψ) × 29,22 (η) × 1,9 (τ)
|
|
2
|
VA μέγεθος | 23.4 (ψ) × 23,4 (η) |
|
3
|
Ψήφισμα
|
240RGB * 240
|
|
4
|
Κατεύθυνση εξέτασης:
|
ΟΛΟΙ
|
|
5
|
Διεπαφή
|
3 καλώδια SPI |
|
6
|
Τύπος τεχνολογίας
|
α-Si TFT
|
|
7
|
Χρώμα
|
262K |
|
8
|
Ολοκληρωμένο κύκλωμα ελεγκτών
|
ST7789V
|
Τα πιστοποιητικά μας:
1. ΜΒ/T19001-2016 IDT ISO9001: 2015
2. CE & ROHS
3. SGS της επίδειξης LCD
FS013QQV01TL είναι τετραγωνική επιτροπή ΕΠΊΔΕΙΞΗΣ κατεύθυνσης tft-LCD διεθνών ειδησεογραφικών πρακτορείων 240 * 240 βλέποντας με τη διεπαφή 3 καλωδίων SPI. Υποστηρίζουμε προσαρμογής στα στοιχεία σας.
ΣΥΝΔΕΣΕΙΣ ΚΑΡΦΙΤΣΩΝ ΔΙΕΠΑΦΩΝ
| Pin.No | Σύμβολο | Λειτουργία |
| 1 | LEDK | πίσω ελαφριά παροχή ηλεκτρικού ρεύματος αρνητική |
| 2 | LEDK | πίσω ελαφριά παροχή ηλεκτρικού ρεύματος αρνητική |
| 3 | GND | Έδαφος |
| 4 | GND | Έδαφος |
| 5 | FMARK | Το λυσσασμένο σήμα επίδρασης χρησιμοποιείται για να συγχρονίσει MCU |
| στο γράψιμο μνήμης πλαισίων | ||
| 6 | SDA | Τμηματική καρφίτσα εισαγωγής στοιχείων |
| 7 | WR | Δεύτερη πάροδος στοιχείων στη διεπαφή παρόδων s 2 στοιχείων ial |
| 8 | SCL | Τμηματική καρφίτσα εισαγωγής ρολογιών |
| 9 | Καίσιο | επίλεκτη εισαγωγή ignal τσιπ |
| 10 | ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ | Μια αναστοιχειοθέτηση π ν |
| 11 | IOVCC18 | παροχή ηλεκτρικού ρεύματος (1.8/+2.8) |
| 12 | IOVCC18 | pow ανεφοδιασμός ρ (1.8/+2.8) |
| 13 | VCC28 | Ανεφοδιασμός Pow ρ (+2,8) |
| 14 | VCC28 | Παροχή ηλεκτρικού ρεύματος (+2,8) |
| 15 | GND | Έδαφος |
| 16 | GND | Έδαφος |
| 17 | NC | Κανένας συνδέστε |
| 18 | NC | Κανένας συνδέστε |
| 19 | NC | Κανένας συνδέστε |
| 20 | NC | Κανένας συνδέστε |
| 21 | NC | Κανένας συνδέστε |
| 22 | NC | Κανένας συνδέστε |
| 23 | LEDA | Πίσω ελαφρύ θετικό παροχής ηλεκτρικού ρεύματος |
| 24 | LEDA | Πίσω ελαφρύ θετικό παροχής ηλεκτρικού ρεύματος |
FS130A2402TL είναι μια ενεργός ενότητα μητρών LCD χρώματος που ενσωματώνει το άμορφο πυρίτιο TFT (κρυσταλλολυχνία λεπτών ταινιών). Μιας επιτροπής χρώματος tft-LCD, του ολοκληρωμένου κυκλώματος οδηγών, FPC και μιας πίσω ελαφριάς μονάδας. Η περιοχή επίδειξης ενότητας περιέχει τα εικονοκύτταρα 240x 240 και μπορεί να επιδείξει μέχρι τα χρώματα 262K. Αυτό το προϊόν συμφωνεί με το environmentalcriterion RoHS.
Όροι επιθεώρησης
Περιβαλλοντικές συνθήκες
Οι περιβαλλοντικές συνθήκες για την επιθεώρηση θα είναι οι ακόλουθες
Θερμοκρασία δωματίου: 20±3°C
Υγρασία: 65±20%RH
Η εξωτερική οπτική επιθεώρηση
Με έναν ενιαίο φθορισμού λαμπτήρα 20 Watt ως ελαφρύ sou γ, το ction insp ήταν στην απόσταση 30cm ή περισσότεροι από το LCD του επιθεωρητή.
Γ. διάγραμμα δομών:
Το Fangsheng είναι μια επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στην Ε&Α, την παραγωγή και τις πωλήσεις του LCD και LCM από το 2001. Η επιχείρησή μας καυχάται μια επαγγελματική ομάδα με τα έτη εμπειρίας στην τεχνολογία LCD, και έχει καθιερώσει μια τέλεια ποιότητα και ένα σύστημα διαχείρισης. Δεν θα διαθέσουμε καμία προσπάθεια στην καινοτομία και την αδύνατη κατασκευή.
