Τόπος καταγωγής:
DONGGUAN, ΚΙΝΑ
Μάρκα:
Fangsheng
Πιστοποίηση:
ISO9001:2015
Αριθμό μοντέλου:
2004Α COB
Βίντεο
Βίντεο
Βίντεο
Βίντεο

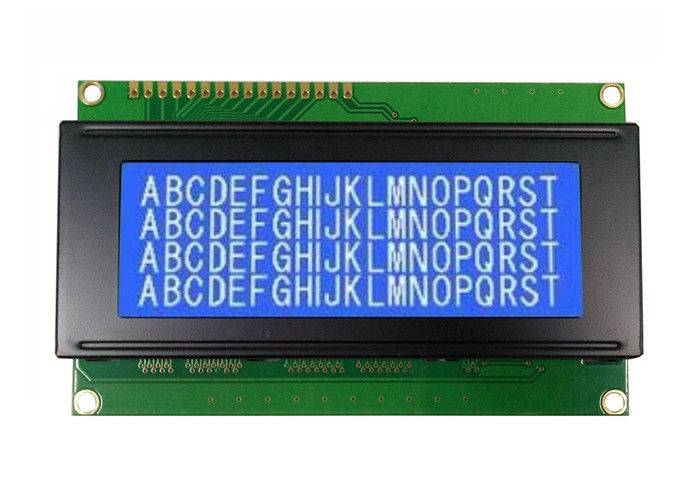

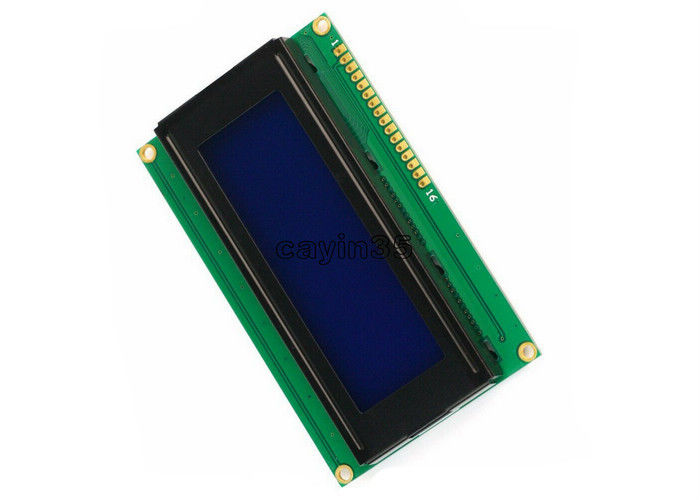

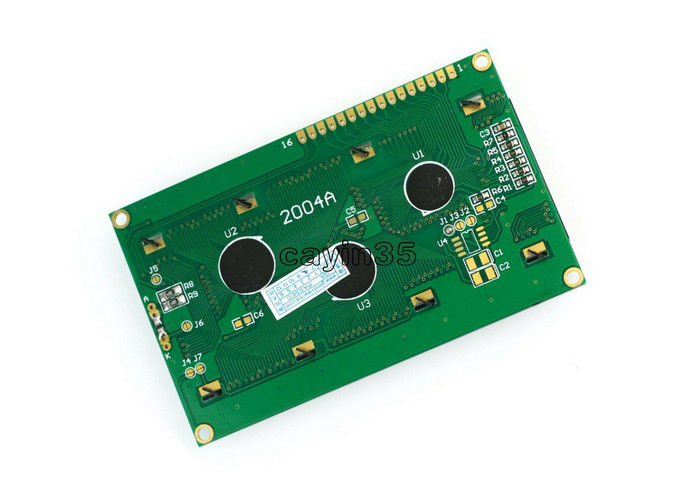

2004 ελεγκτής μπλε Blacklight ολοκληρωμένου κυκλώματος ενότητας επίδειξης χαρακτήρα LCD 204 20x4
Α. βασικές πληροφορίες:
|
ΣΤΟΙΧΕΙΟ
|
ΠΕΡΙΕΧΟΜΕΝΟ
|
ΠΕΡΙΓΡΑΦΗ
|
|
1
|
Μέγεθος περιλήψεων επίδειξης
|
98 (η) * 55 (ψ) * 3,55 χιλ. (τ)
|
|
2
|
Μέγεθος εξέτασης |
70.4 (η) * 20,8 (ψ) χιλ.
|
|
3
|
Τάση
|
3.3 Β, 5.0V
|
|
4
|
Θερμοκρασία λειτουργίας
|
-20~70℃
|
|
5
|
Παράμετρος κίνησης
|
Δασμός 1/16, προκατειλημμένο 1/5 |
|
6
|
Backlight
|
Λευκό που οδηγείται
|
|
7
|
Χρώμα
|
Μπλε ή κιτρινοπράσινος |
|
8
|
Ολοκληρωμένο κύκλωμα κίνησης
|
ST7920
|
Γ. διάγραμμα δομών:
|
Καρφώστε το αριθ.
|
Σύμβολο
|
Λειτουργία
|
Παρατήρηση | |
| 1 |
Vss
|
Παροχή ηλεκτρικού ρεύματος
|
0V
|
|
| 2 |
Vdd
|
+5V | ||
| 3 |
Vo
|
Για το LCD
|
Μεταβλητός
|
|
| 4 |
RS
|
Κατάλογος επίλεκτος (Χ: Στοιχεία Λ: Οδηγία
|
||
| 5 |
R/W
|
Λ: MPU ΣΕ LCM Χ: LCM σε MPU
|
||
| 6 |
Ε
|
Επιτρέψτε
|
||
| 7 |
DB0
|
Κομμάτι στοιχείων 0
|
||
| 8 |
DB1
|
Κομμάτι στοιχείων 1
|
||
| 9 |
DB2
|
Κομμάτι στοιχείων 2
|
||
| 10 |
DB3
|
Κομμάτι στοιχείων 3
|
||
| 11 |
DB4
|
Κομμάτι στοιχείων 4
|
||
| 12 |
DB5
|
Κομμάτι στοιχείων 5
|
||
| 13 |
DB6
|
Κομμάτι στοιχείων 6
|
||
| 14 |
DB7
|
Κομμάτι στοιχείων 7
|
||
| 15 |
Α
|
Άνοδος της μονάδας των οδηγήσεων
|
||
| 16 | Κ |
Κάθοδος της μονάδας των οδηγήσεων
|
||
