Τόπος καταγωγής:
DONGGUAN, ΚΙΝΑ
Μάρκα:
Fangsheng
Πιστοποίηση:
ISO9001:2015
Αριθμό μοντέλου:
FTP1013TP01
Βίντεο
Βίντεο
Βίντεο
Βίντεο

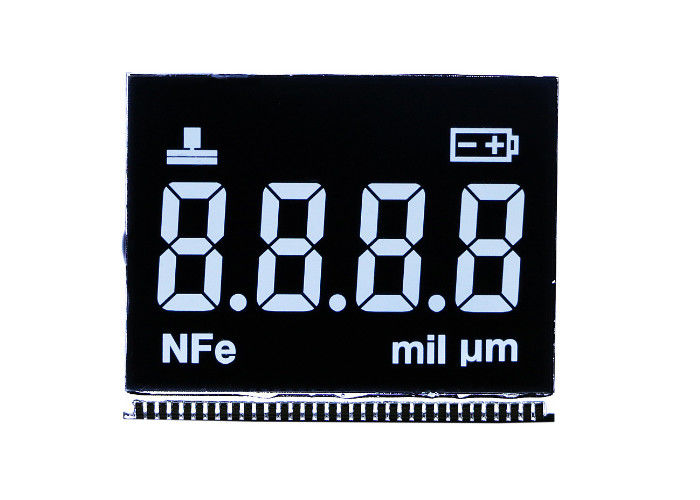

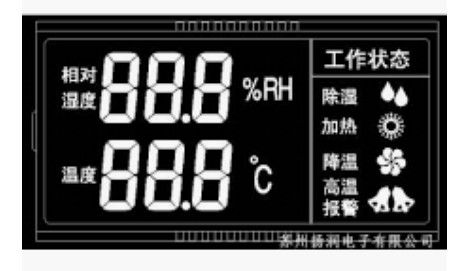

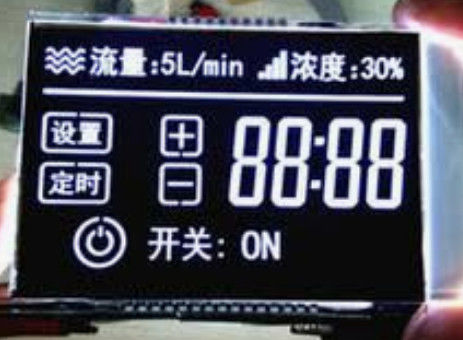

Συνήθεια μονοχρωματικό LCD 7 τμήμα υψηλή επίδειξη αντίθεσης LCD τύπων ενότητας VA επίδειξης με Backlight των άσπρων οδηγήσεων
Οπίσθιος τύπος πολωτών:
Υπάρχουν τρεις τύποι πολωτών: πολωτής μετάδοσης transflective πολωτής και αντανακλαστικός πολωτής.
Α. Εάν καμία οδήγηση backlight, παρακαλώ δεν επιλέγει τον αντανακλαστικό πολωτή.
Β. Εάν οι οδηγήσεις backlight είναι απαραίτητες, κατόπιν μπορείτε να επιλέξετε τη μετάδοση ή το transflective πολωτή.
Γ. ο πολωτής Transflective είναι καλύτερος και ακριβός από τον πολωτή μετάδοσης. Αλλά το transflective LCD θα έχει ένα ομοιόμορφο ελαφρύ αποτέλεσμα έναντι του πολωτή μετάδοσης. Επιπλέον, όταν είναι κλειστές οι οδηγήσεις backlight, transflecitve το LCD θα έχει επίσης ένα καλό αποτέλεσμα επίδειξης.
Δ. Για τον πολωτή μετάδοσης, όταν είναι αρνητικό LCD ή οι οδηγήσεις backlight πάντα είναι ανοικτές, κατόπιν είναι καλύτερος πολωτής μετάδοσης χρήσης.
Βασικές πληροφορίες:
|
ΣΤΟΙΧΕΙΟ
|
ΠΕΡΙΕΧΟΜΕΝΟ
|
ΠΕΡΙΓΡΑΦΗ
|
|
1
|
Μέγεθος περιλήψεων επίδειξης
|
52 (η) * 45 (ψ) * 1,1 χιλ. (τ)
|
|
2
|
Μέγεθος εξέτασης |
49 (η) * 40 (ψ) χιλ.
|
|
3
|
Τάση
|
4.5V
|
|
4
|
Θερμοκρασία λειτουργίας
|
-20~70℃
|
|
5 |
Παράμετρος κίνησης |
1/4 καθήκον 1/3 προκατάληψη |
|
6
|
Backlight
|
3pcs οδηγημένος
|
|
7
|
Χρώμα
|
Άσπρος |
|
8
|
Διεπαφή
|
Καρφίτσα
|
Τρόπος σύνδεσης του LCD.
Πώς να συνδέσει το LCD στο PCB σας; Υπάρχει τύπος τέσσερα συνδετήρων για την επιλογή σας.
1. Συνδετήρας καρφιτσών μετάλλων. Είναι πολύ κοινός τρόπος σύνδεσης. Οι καρφίτσες πρέπει να παρεμβάλουν στις τρύπες PCB και να το συγκολλήσουν. Είναι πολύ ισχυρό και σταθερό. Το LCD, οι οδηγήσεις backlight ή το PCB μπορούν να συνδεθούν ως ενότητα LCD.
Για τη σύνδεση, εάν πρέπει να σιγουρευτείτε ότι το LCD και το PCB μπορούν να συμπιεστούν καλά, ειδάλλως το LCD δεν μπορεί να επιδειχθεί ή να επιδείξει ακριβώς ένα μέρος.
Αλλά η ζέβρα λουρίδα είναι φτηνή.
3. Συγκολλήστε το έγγραφο με θερμότητα. Συγκολλήστε το έγγραφο με θερμότητα είναι ένας εύκαμπτος συνδέει τον τρόπο. Συγκολλήστε το έγγραφο με θερμότητα μπορεί να θερμαθεί πιέζοντας στο LCD και το PCB άμεσα. Αλλά διευθύνετε τη σφραγίδα είναι εύκολος να οξειδωθεί μετά από μερικά έτη.
4.FPC (εύκαμπτο τυπωμένο κύκλωμα) σύνδεση. Ο συνδετήρας FPC είναι επίσης ένας εύκαμπτος συνδέει τον τρόπο. Η ποιότητα FPC είναι πολύ υψηλή έναντι συγκολλά το έγγραφο με θερμότητα. Είναι ένας καλός τρόπος σύνδεσης, αλλά η δαπάνη τιμών και σχεδίασης είναι υψηλότερη.
Πρότυπα επιθεώρησης
|
Επιφάνεια Επιθεώρηση
|
18 (υπαγωγή)
|
Θετική LCD επίδειξη απαίτησης: Punctiform ελαττωματικός (LCD με βρώμικο σημεία, paster με τα βρώμικα σημεία, γυαλί ζημία επιφάνειας, ζημία πολωτών (μετά από το paster είναι οπτικός) Φ= (Λ +W)/2 L=Length W=Width |
Επιθεώρηση Πρότυπα |
≤10φόρμα |
φόρμα 11~30 |
φόρμα 31~80 |
>φόρμα 80 |
|
φ≤0.1mm |
Αγνοημένος |
Αγνοημένος |
Αγνοημένος |
Αγνοημένος |
|||
|
0.1mm<> |
3 | 3 | 2 | 2 | |||
|
0.2mm<> |
1 | 1 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.3mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
3 | 3 | 2 | 2 | |||
|
Σημείωση: 1. 0.15mm5mm<>, η ανωτέρω θέση ατελειών μπορούν να αγνοηθούν όταν είναι έξω από την περιοχή V/A. Υπάρχει ειδική θέση υποκείμενη στο αίτημα πελατών ή δείγμα υπογεγραμμένο |
|||||||
|
Αρνητική LCD επίδειξη απαίτησης: Punctiform ελαττωματικός (LCD με βρώμικο σημεία, paster με τα βρώμικα σημεία, γυαλί ζημία επιφάνειας, ζημία πολωτών (μετά από το paster είναι οπτικός) Φ= (Λ +W)/2 L=Length W=Width
|
Επιθεώρηση Πρότυπα |
≤10φόρμα | φόρμα 11~30 | φόρμα 31~80 | >φόρμα 80 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm<> |
3 | 3 | 2 | 1 | |||
|
0.2mm<> |
0 | 0 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
6 | 5 | 4 | 3 | |||
|
Σημείωση: 1. 0.1mm5mm<>, η ανωτέρω θέση ατελειών μπορούν να αγνοηθούν όταν είναι έξω από την περιοχή V/A. 2. Υπάρχει ειδική θέση υποκείμενη στο αίτημα πελατών ή δείγμα υπογεγραμμένο |
|||||||
